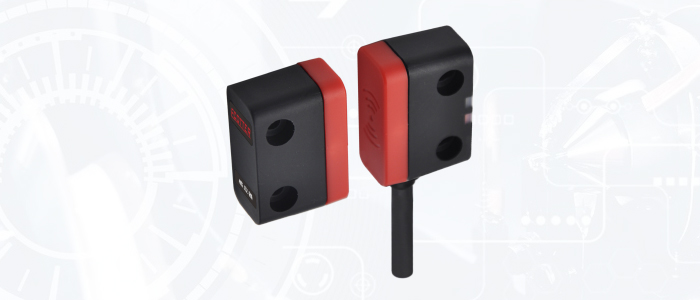

ECOTTER 非接觸式安全門開關RF18系列抗干擾能力強，安全可靠。通用編碼可唯一編碼可選。可以防止人為非正常觸發。

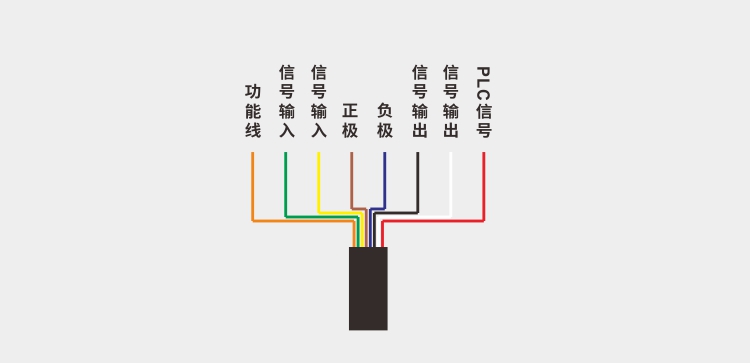

產品出線一共有8條，如下圖。

正負極 即電源線24V DC 直流電源。

功能線 用于單一編碼的開關，進行單一編碼配對時使用，上電后用功能線碰負極后，開始配對。

信號輸入 用于與其它非接觸安全門開關級聯，與上一個開關的信號輸出線連接，首臺按需要的信號類型連接電源正負極，NPN接負極，PNP接正極。

信號輸出 用于與其它非接觸安全門開關級聯，與下一個開關的信號輸入線連接，或作為輸出觸發信號線使用，如控制警示燈等。

PLC信號線 主要作用為級聯使用時，連接PLC，區分哪個開關觸發，哪個開關未觸發。

支持30臺級聯。
